Новость 1РТК Создана плата каналов громкоговорящей связи ГГС и ТЧ

Новость 1РТК Создана плата каналов громкоговорящей связи ГГС и ТЧ

Главная > Новости 1РТК > Новости ​1РТК ​2019 года >

В состав телекоммуникационной платформы «Транспорт-30х4» добавлена новая плата канальных окончаний – «плата каналов громкоговорящей связи и ТЧ» – РТК.21.70.





3.4.2019

Системы громкоговорящей связи создаются для обеспечения возможности сотрудников организаций, ведомств, министерств, и их клиентов общаться с помощью абонентских терминалов громкоговорящей связи.

Система громкоговорящей связи строится путем создания «сети громкоговорящей связи», к которой подключаются «абонентские терминалы громкоговорящей связи».



Сегодня 10.07.2019 продолжая создавать системы ГГС, обеспечивая их бесперебойную работу, наши клиенты заменяют сети, построенные на медных проводах - на проводные и беспроводные сети связи построенные одним из 17 способов через ВОЛС, радио, медный кабель, спутник связи, интерфейс Е1, интерфейс Ethernet,  сеть Е1, сеть Ethernet, сеть Интернет, как показано здесь:

20190423 Линии и сети связи которые можно использовать для связи терминалов Транспорт 30х4



Чтобы создать «систему ГГС», или модернизировать (продолжать создавать) систему ГГС - нужно в рамках созданной или проектируемой «системы связи организации» создать или модернизировать «сеть ГГС», и подключить к ней существующие или новые «абонентские терминалы ГГС».

Для этого можно использовать терминалы связи телекоммуникационной платформы «Транспорт-30х4» с платой канальных окончаний:

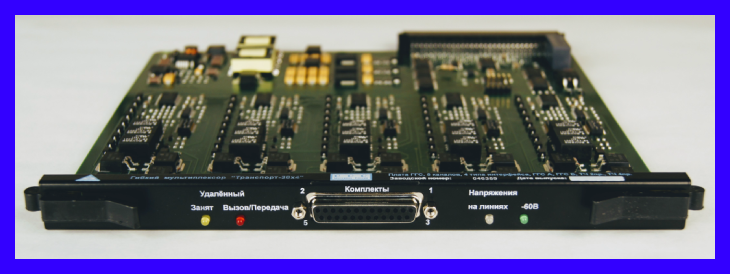

РТК.21.70

Плата громкоговорящей связи (ГГС). Предназначена для работы с аппаратами симплексной громкоговорящей связи (АГС), типов «АГС-20М», «АГС-10М», с пультами аппаратуры ГГС «Орех» типов «ДПУ-6», «ДПУ-24» и т.п., с системами коммутации речевых сообщений (СКРС) типа «Мегафон», «Камертон», с комплексами аппаратуры речевой связи (КАРС) комплекса средств автоматизации управления воздушным движением «Топаз», с аппаратурой диспетчерской громкоговорящей и телефонной связи аэропортов «Жёлудь», и другими аппаратами и пультами ГГС - в сетях связи аэропортов и т.п.

Интерфейсы ГГС работают по 2-х проводной физической линии, с сопротивлением шлейфа до 300 Ом, канал ТЧ 2-х проводной, с сигналами управления и взаимодействия (СУВ) передаваемыми по фантомной цепи.

Плата содержит 5 независимых каналов связи, с одним из интерфейсов, выбираемых пользователем:

- Интерфейс ГГС тип А («Орех»).

СУВ напряжения «+12В» «свободен», «земля» «занято», «-12В» «вызов/передача»;

- Интерфейс ГГС тип Б («Желудь»).

СУВ напряжения «земля» «свободен», «от -24В до -60В» «вызов/передача»;

- ТЧ 2-х проводной;

- ТЧ 4-х проводной.



Платформа «Транспорт-30х4» позволяет строить радиальные системы громкоговорящей связи, системы громкоговорящей связи "каждый с каждым", комбинированные системы громкоговорящей связи, при этом сеть ГГС можно строить организовывая линии связи через ВОЛС, радио, медный кабель, спутник связи, интерфейс Е1, интерфейс Ethernet,  сеть Е1, сеть Ethernet, сеть Интернет.







. Благодарности

Настоящим выражаем БОЛЬШУЮ БЛАГОДАРНОСТЬ - людям, которые помогли нам создать плату РТК.21.70 предоставив нужные данные:

- Наумкину Петру Николаевичу, инженеру, Саранского отделения, Пензенского центра ОВД, Аэронавигация Центральной Волги;

- Мещерякову Александру Петровичу, ведущему инженеру электросвязи, Минераловодского ЦОВД, Аэронавигация Юга;

- Шевцову Геннадию Владимировичу, инженеру, Минераловодского ЦОВД, Аэронавигация Юга.

Также благодарим тех многих инженеров, которые неоднократно просили создать такое изделие.

Благодаря вашей ответственности, РТК.21.70 существует.

БОЛЬШОЕ ВАМ СПАСИБО!!!
