Оптический мультиплексор "Гвоздь"

Оптический мультиплексор "Гвоздь

"Главная > Готовая продукция 1РТК > Оптические мультиплексоры от 1РТК >

Оптический мультиплексор "Гвоздь". Передача 4Е1.





Назначение.

Аппаратура «Гвоздь» предназначена для передачи четырёх первичных цифровых потоков Е1 (2,048 Мбит/с) между двумя или несколькими (до 8-ми)  пунктами связи по одному или двум одномодовым или многомодовым  оптическим волокнам.

Рисунок.  Аппаратура «Гвоздь». Назначение



Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.

Максимальная длина участка регенерации зависит от типа оптического волокна и длины волны излучения используемого лазера и может достигать 200 км. Минимальная длина участка регенерации равна нулю.

Аппаратура может включаться  по схеме организации связи «точка-точка» или «кольцо».

Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна.

Для организации связи по одному оптическому волокну используются пассивные оптические Y- ответвители.



Схемы организации связи.



Рисунок.  Аппаратура «Гвоздь». Схемы организации связи



Состав оборудования. Конструктивное исполнение. Назначение



Код заказа

Наименование

Назначение и Конструктивное исполнение

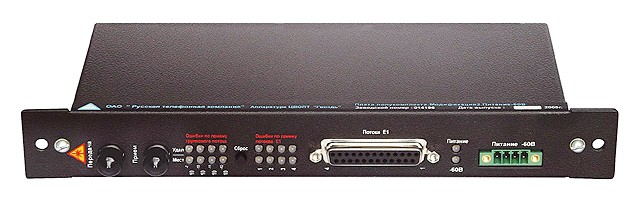

РТК.16.13

Полукомплект аппаратуры ЦВОЛТ «Гвоздь». Модификация 2. Питание

–60В

Передача 4-х  потоков Е1 и 2-х каналов RS-232 по оптическому волокну

РТК.16.14

Полукомплект аппаратуры ЦВОЛТ «Гвоздь». Модификация 2. Питание –220В, 50Гц

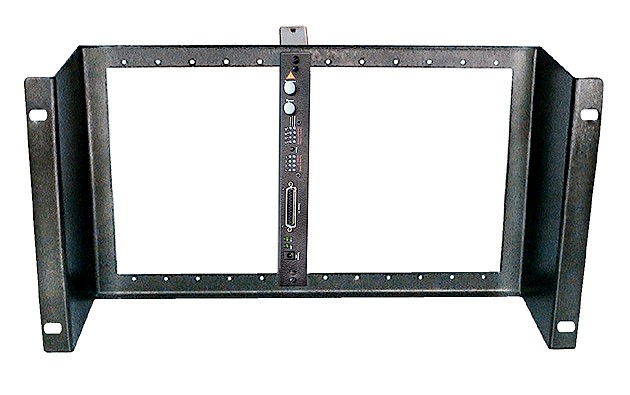

РТК.16.2



Универсальная крепёжная пластина, 19”, 6U












Универсальная пластина для крепления от 1 до 12 полукомплектов:

-  в открытую стойку 19” конструктива;

- в шкаф 19” конструктива;

- на стенах здания

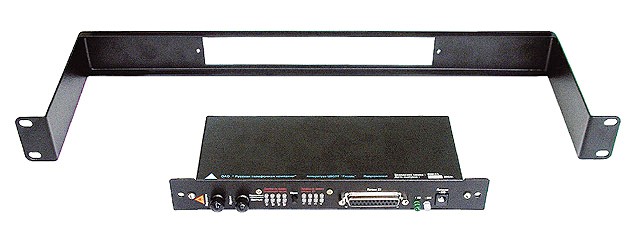

РТК.16.12

Одноместная универсальная крепежная пластина , 19”, 1U. Модификация 1

Для крепления одного полукомплекта:

в открытую стойку 19” конструктива;

в шкаф 19” конструктива;

на стенах здания.




Технические характеристики.



Параметры

Значения

Возможные схемы организации связи

1. «точка-точка». Пунктов связи - 2

2. «кольцо». Пунктов связи от 2 до 8

Число передаваемых первичных потоков Е1

4

Число передаваемых каналов 64Кбит/с с интерфейсом RS-232

2



Тип синхронизации аппаратуры

100% асинхронная

Среда передачи

Оптическое одномодовое или многомодовое волокно

Скорость передачи группового потока, Мбит/с

8,704

Минимально допустимое затухание участка регенерации, дБм

0

Максимально допустимое затухание участка регенерации, дБм

40

Минимально допустимая длина участка регенерации, км

0

Максимальная длина участка регенерации, км

200

Тип источника излучения

Лазерный диод

Длина волны излучения, нм

1310, 1550 выбирается при заказе. Стандартно 1310 нм

Номинальная мощность излучения на оптическом стыке по передаче,  дБм

-3

Максимальная мощность излучения на оптическом стыке по передаче,  дБм

1,7

Чувствительность оптического приемника, дБм

от 0 до -40

Требования к оптическому кабелю

Любой многомодовый или одномодовый

Требования к Y – ответвителям

Многомодовые или одномодовые, в зависимости от типа применяемого кабеля. Широкополосные 1310 +/- 40 нм, 50/50, с переходным затуханием не менее 25 дБ

Тип разъёмов для подключения оптоволокна

FC

Параметры тракта Е1

Полностью соответствуют рекомендации G.703

Напряжение питания

От – 36В до – 72В (постоянное) или 220 В, 50 Гц (переменное), в зависимости от модификации полукомплекта

Потребляемая мощность полукомплекта, не более Вт

5

Габаритные размеры полукомплекта, мм

234х90х30

Вес полукомплекта, не более кт

0,8

Возможность монтажа

1. В состав аппаратуры входит универсальная крепежная пластина, 19”, 6U - РТК.16.2, которая позволяет устанавливать от 1 до 12 полукомплектов:

- в открытую стойку 19-ти дюймового конструктива;

- в шкаф 19-ти дюймового конструктива;

- на стенах здания

2. Одноместная универсальная крепежная пластина, 19”, 1U. Модификация 1 -РТК.16.12, которая позволяет устанавливать 1 полукомплект:

- в открытую стойку 19-ти дюймового конструктива;

- в шкаф 19-ти дюймового конструктива;

- на стенах здания

Условия эксплуатации

Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха, от 50С до 400С. Допустимая влажность окружающего воздуха до 80% при температуре 250С. Допустимое понижение атмосферного давления до 60 кПа (456 мм рт.ст.)



Гарантия.

Гарантийный срок 3 года с момента отгрузки. В течение этого срока мы гарантируем бесплатный ремонт вышедшего из строя оборудования, бесплатное обновление программного обеспечения.
