Оптический мультиплексор "Акула" - от 11Е1 до 66Е1 и Ethernet 100 мбит/с и до 18 Eth на 139,17 мбит/с.





Назначение.

Аппаратура «АКУЛА» предназначена для передачи между 2 или несколькими (до 132) пунктами связи, по одному или двум одномодовым или многомодовым оптическим волокнам,  от 11 до 66 потоков Е1 и/или от 1 до 18 потоков Ethernet 10/100Tx с пропускной способностью n*E1, n=1..22.

Скорость группового потока передаваемого по оптическому волокну 155,520 Мбит/с.

Структура кадра и интерфейс группового потока соответствуют интерфейсу SDH STM-1.

Мультиплексор аппаратуры «Акула» содержит полнодоступный кросс-коммутатор 264Е1х264Е1, который позволяет выделять в полукомплекте любое количество потоков Е1 из группового потока и гибко задавать пропускную способность для интерфейсов Ethernet. Коммутатор имеет встроенную защиту 1+1 передаваемого группового потока.

Аппаратура обеспечивает резервирование группового потока, передаваемого по оптическому волокну, что позволяет обеспечить бесперебойную передачу группового потока, в случае обрыва волокна на одном из участков сети или в случае пропадания питания в одном из пунктов связи.

Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков абсолютно прозрачна.

Максимальная длина участка регенерации зависит от типа оптического волокна и типа используемого лазера и варьируется от 60 до 120 км, в зависимости от типа полукомплекта. Минимальная длина участка регенерации равна нулю.

Аппаратура может включаться  по схеме организации связи «точка-точка», «точка-точка по одному волокну», «кольцо», «кольцо с резервированием», «связь по одному волокну между несколькими пунктами связи» и  «кольцо с резервированием по одному волокну».

Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна. Для организации связи по одному оптическому волокну используются полукомплекты с приемопередатчиком, содержащем в одном приборе оптический приемник и передатчик. При этом передача и прием по одному направлению ведутся на разных длинах волн оптического излучения, что позволяет обеспечить максимально большую длину регенерационного участка, работая по одному волокну.

Полукомплект аппаратуры состоит из базового модуля, в котором имеется 3 слота под платы модулей расширений. Платы модулей расширений в настоящий момент бывают 4 типов:

11Е1;

22Е1;

6 портов Ethernet  10/100Tx с общей пропускной способностью всех портов 22Е1 и каждого порта n*E1, n=1..22;

Модуль передачи данных, содержащий 2 канальных окончания каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28.

В дополнении к вышеперечисленным интерфейсам, каждый базовый модуль, всегда, обеспечивает передачу дополнительного потока Ethernet 10Tx/100Tx с пропускной способностью 100 Мбит/с или 10 Мбит/с. Пропускная способность дополнительного потока Ethernet составляет 100 Мбит/с, в случае целостности волоконно-оптической линии связи (ВОЛС), и 10 Мбит/с, в случае разрыва ВОЛС. При разрыве оптического волокна и переходе аппаратуры на работу по резервному каналу пропускная способность дополнительного потока Ethernet падает до 10 Мбит/с, а после восстановления волокна снова возрастает до 100 Мбит/с автоматически. Дополнительный поток Ethernet позволяет создавать разные защищенные подсети из заданных пользователем полукомплектов сети. Настройка подсетей Ethernet осуществляется с помощью программного обеспечения. Максимально возможное количество защищенных, независимых подсетей 250.



Основные особенности.

В комплект поставки аппаратуры входит программное обеспечение (ПО)  «Центр управления ЦВОЛТ», которое позволяет управлять системой как в графическом режиме с помощью графической оболочки, так и в терминальном режиме с помощью системы команд. Программное обеспечение позволяет осуществлять контроль и управление всеми полукомплектами местными и удаленными. Управление удаленными полукомплектами осуществляется  или через групповой поток или через Интернет.

Для связи полукомплекта и компьютера используется интерфейс Ethernet. Каждому полукомплекту присваивается IP-адрес. Для управления полукомплектами на низком уровне используется стандартная программа Telnet, X-modem. Наличие низкоуровневой программы с открытым интерфейсом позволяет пользователю самостоятельно разрабатывать высокоуровневое программное обеспечение, для управления оборудованием.

Аппаратура имеет выход на аварийную станционную сигнализацию и служебную связь. Выход на аварийную сигнализацию представляет собой нормально замкнутые и нормально разомкнутые «сухие» контакты реле, защищенные предохранителем.

Модуль канала служебной связи содержит 1 канал с интерфейсом задаваемым пользователем:

- FxS (абонентский комплект);

- FxO (станционный комплект);

- Канал ТЧ 2-х проводной.

Канал используется для организации внутренней связи между полукомплектами аппаратуры с использованием обычного телефонного аппарата, или для связи любого полукомплекта с офисной АТС и ТФОП, или для организации выделенного канала ТЧ 2-х проводного.

Каждый полукомплект аппаратуры имеет два встроенных, независимых источника питания, которые могут работать одновременно. Один источник предназначен для работы полукомплекта от постоянного напряжения от -36  до -72 В, другой для работы полукомплекта от переменного напряжения  220 В, 50 Гц.



Схемы организации связи.

Рисунок. Возможные схемы организации связи



Состав оборудования. Конструктивное исполнение. Назначение.



Код заказа

Название продукции

Назначение

РТК.35.29



Базовый модуль №1 с двумя оптическими приемопередатчиками, каждый работает по двум волокнам

Базовый модуль №1 содержит:

- источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50 Гц;

- два оптических приемопередатчика, работающих по двум одномодовым или многомодовым волокнам с лазерами на 1310нм или на 1550нм;

- центральный процессор и полнодоступный кросс-коммутатор потоков Е1;

- интерфейс дополнительного потока Ethernet;

- интерфейс Ethernet для контроля и управления аппаратурой;

- систему индикации;

- 3 слота для подключения плат модулей расширений;

- 1 слот для подключения платы служебной связи





РТК.35.30

Базовый модуль №2 с двумя оптическими приемопередатчиками, каждый работает по одному волокну, с лазерами на 1550нм и на 1310нм

Базовый модуль №2 содержит:

- источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50Гц;

- два оптических приемопередатчика, работающих по одному одномодовому или многомодовому волокну с лазерами на 1310нм и на 1550нм;

- центральный процессор и полнодоступный кросс-коммутатор потоков Е1;

- интерфейс дополнительного потока Ethernet;

- интерфейс Ethernet для контроля и управления аппаратурой;

- систему индикации;

- 3 слота для подключения плат модулей расширений;

- 1 слот для подключения платы служебной связи





РТК.35.31

Модуль расширения на 22 потока Е1 (2,048Мбит/с)

Выделение 22 потоков Е1 из группового потока

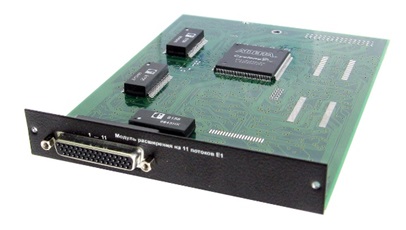

РТК.35.32



Модуль расширения на 11 потоков Е1 (2,048Мбит/с)

Выделение 11 потоков Е1 из группового потока

РТК.35.36

Модуль расширения на 6 портов Ethernet 10/100Base-T

Выделение 6 портов Ethernet из группового потока.

Пропускная способность каждого порта задается индивидуально в пределах N*2,048Мбит/с, N=1..22 с учетом условия, что пропускная способность всех 6 портов не должна превышать 22*2,048Мбит/с

РТК.35.41



Модуль передачи данных, содержащий 2 канальных окончания, каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28

Модуль передачи данных поддерживает следующие последовательные интерфейсы V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28. Выбор скорости передачи и типа интерфейса каждого канала производится пользователем программно

РТК.35.43



Модуль служебной связи и канала ТЧ

1 канал с интерфейсом задаваемым пользователем:

- FxS (абонентский комплект);

- FxO (станционный комплект);

- Канал ТЧ 2-х проводной.

Канал используется для организации внутренней связи между полукомплектами аппаратуры с использованием обычного телефонного аппарата, или для связи любого полукомплекта с офисной АТС и ТФОП, или специальным каналом связи

РТК.35.45

Заглушка модуля служебной связи



Предназначена для закрытия модуля служебной связи, если он не используется

РТК.35.46

Заглушка модуля расширения



Предназначена для закрытия пустых мест для модулей расширения







Гарантия.

Гарантийный срок 3 года с момента отгрузки. В течение этого срока мы гарантируем бесплатный ремонт  вышедшего из строя оборудования, бесплатное обновление программного обеспечения.
