SDH STM 1 полнофункциональный оптический мультиплексор Транспорт S1

SDH STM 1 полнофункциональный оптический мультиплексор Транспорт S1

Главная > Готовая продукция 1РТК > Оптические мультиплексоры от 1РТК >

Полнофункциональный SDH STM-1 оптический мультиплексор "Транспорт-S1" передает от 11 до 63 Е1, и до 18 потоков Ethernet с общей пропускной способностью 129 мбит/с.







Назначение.

«Транспорт-S1» - полнофункциональный SDH-мультиплексор, предназначенный для построения транспортных сетей SDH уровня STM-1. Мультиплексор может работать по одному или двум одномодовым или многомодовым оптическим волокнам.





Основные особенности.

. Надежность –  средний срок наработки на отказ более 20 лет, гарантия – 3 года.

. Блоки питания и тракты E1 выдерживают  разряды статического электричества 50 кВ, без изменения параметров.

. Удобство монтажа - все разъемы, включая предохранители и болт заземления, выведены на переднюю панель.

. Реализация трактов E1 обладает пониженным значением джиттера, что обеспечивает соблюдение норм для E1,  при дрейфе синхронизации и даже при нарушении синхронизации системы SТМ-1 . Система коммутации сохраняет работоспособность даже при нарушении синхронизации. Например, вполне работоспособным будет вариант из нескольких пунктов связи, в каждом из которых изделие будет работать со своей частотой.

. Возможно конструктивное исполнение мультиплексора для работы по одному волокну.

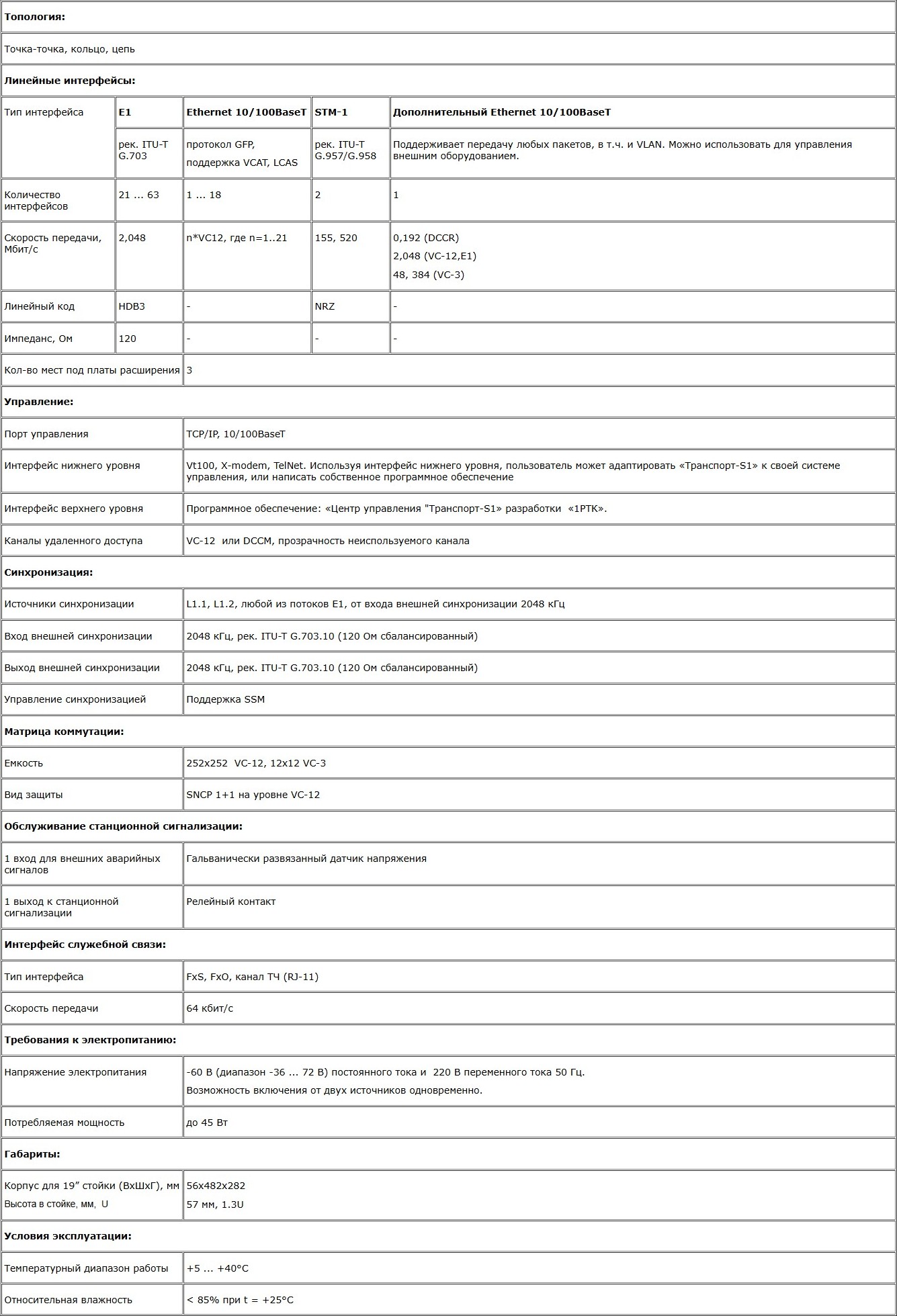

Технические характеристики.

Топология:

Точка-точка, кольцо, цепь

Линейные интерфейсы:

Тип интерфейса

E1

Ethernet 10/100BaseT

STM-1

Дополнительный Ethernet 10/100BaseT

рек. ITU-T G.703

протокол GFP,

поддержка VCAT, LCAS

рек. ITU-T
G.957/G.958

Поддерживает передачу любых пакетов, в т.ч. и VLAN. Можно использовать для управления внешним оборудованием.

Количество интерфейсов

21 ... 63

1 ... 18

2

1

Скорость передачи, Мбит/с

2,048

n*VC12, где n=1..21

155, 520

0,192 (DCCR)

2,048 (VC-12,Е1)

48, 384 (VC-3)

Линейный код

HDB3

-

NRZ

-

Импеданс, Ом

120

-

-

-

Кол-во мест под платы расширения

3

Управление:

Порт управления

TCP/IP, 10/100BaseT

Интерфейс нижнего уровня

Vt100, X-modem, TelNet. Используя интерфейс нижнего уровня, пользователь может адаптировать «Транспорт-S1» к своей системе управления, или написать собственное программное обеспечение

Интерфейс верхнего уровня

Программное обеспечение: «Центр управления "Транспорт-S1» разработки  «1РТК».

Каналы удаленного доступа

VC-12  или DCCM, прозрачность неиспользуемого канала

Синхронизация:

Источники синхронизации

L1.1, L1.2, любой из потоков Е1, от входа внешней синхронизации 2048 кГц

Вход внешней синхронизации

2048 кГц, рек. ITU-T G.703.10 (120 Ом сбалансированный)

Выход внешней синхронизации

2048 кГц, рек. ITU-T G.703.10 (120 Ом сбалансированный)

Управление синхронизацией

Поддержка SSM

Матрица коммутации:

Емкость

252х252  VC-12, 12х12 VC-3

Вид защиты

SNCP 1+1 на уровне VC-12

Обслуживание станционной сигнализации:

1 вход для внешних аварийных сигналов

Гальванически развязанный датчик напряжения

1 выход к станционной сигнализации

Релейный контакт

Интерфейс служебной связи:

Тип интерфейса

FxS, FxO, канал ТЧ (RJ-11)

Скорость передачи

64 кбит/с

Требования к электропитанию:

Напряжение электропитания

-60 В (диапазон -36 ... 72 В) постоянного тока и  220 В переменного тока 50 Гц.

Возможность включения от двух источников одновременно.

Потребляемая мощность

до 45 Вт

Габариты:

Корпус для 19” стойки (ВхШхГ), мм

56х482х282

Условия эксплуатации:

Температурный диапазон работы

+5 ... +40°С

Относительная влажность

< 85% при t = +25°С

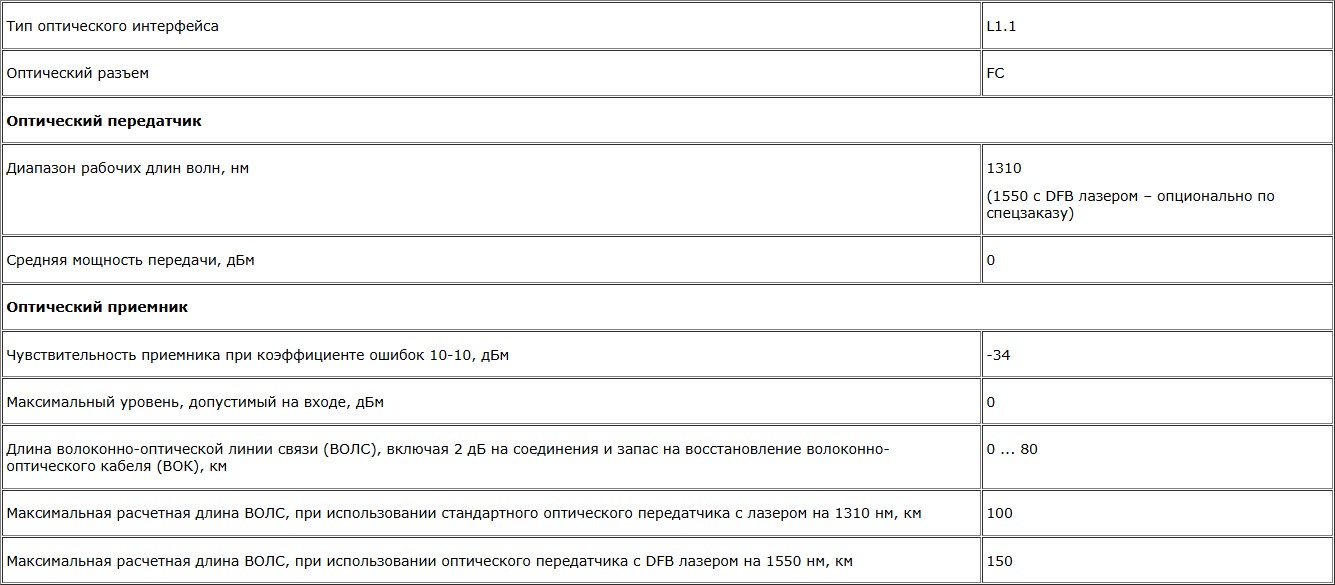

Характеристика оптического интерфейса STM-1 в соответствии с рек. ITU-T G.957 и G.958 (работа по 2-м оптическим волокнам).

Тип оптического интерфейса

L1.1

Оптический разъем

FC

Оптический передатчик

Диапазон рабочих длин волн, нм

1310

(1550 c DFB лазером – опционально по спецзаказу)

Средняя мощность передачи, дБм

0

Оптический приемник

Чувствительность приемника при коэффициенте ошибок 10-10, дБм

-34

Максимальный уровень, допустимый на входе, дБм

0

Длина волоконно-оптической линии связи (ВОЛС), включая 2 дБ на соединения и запас на восстановление волоконно-оптического кабеля (ВОК), км

0 ... 80

Максимальная расчетная длина ВОЛС, при использовании стандартного оптического передатчика с лазером на 1310 нм, км

100

Максимальная расчетная длина ВОЛС, при использовании оптического передатчика с DFB лазером на 1550 нм, км

150

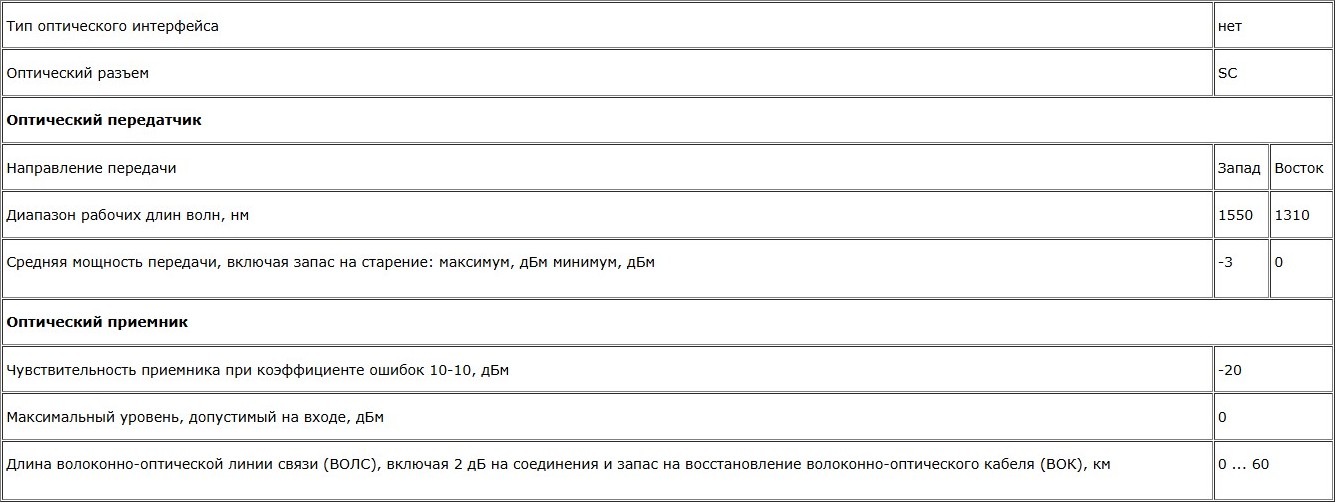

Характеристика оптического интерфейса STM-1 с модулем WDM (работа по одному оптическому волокну)

Тип оптического интерфейса

нет

Оптический разъем

Оптический передатчик

Направление передачи

Запад

Восток

Диапазон рабочих длин волн, нм

1550

1310

Средняя мощность передачи, включая запас на старение: максимум, дБм минимум, дБм

-3



0



Оптический приемник

Чувствительность приемника при коэффициентe ошибок 10-10, дБм

-20

Максимальный уровень, допустимый на входе, дБм

0

Длина волоконно-оптической линии связи (ВОЛС), включая 2 дБ на соединения и запас на восстановление волоконно-оптического кабеля (ВОК), км

0 ... 60

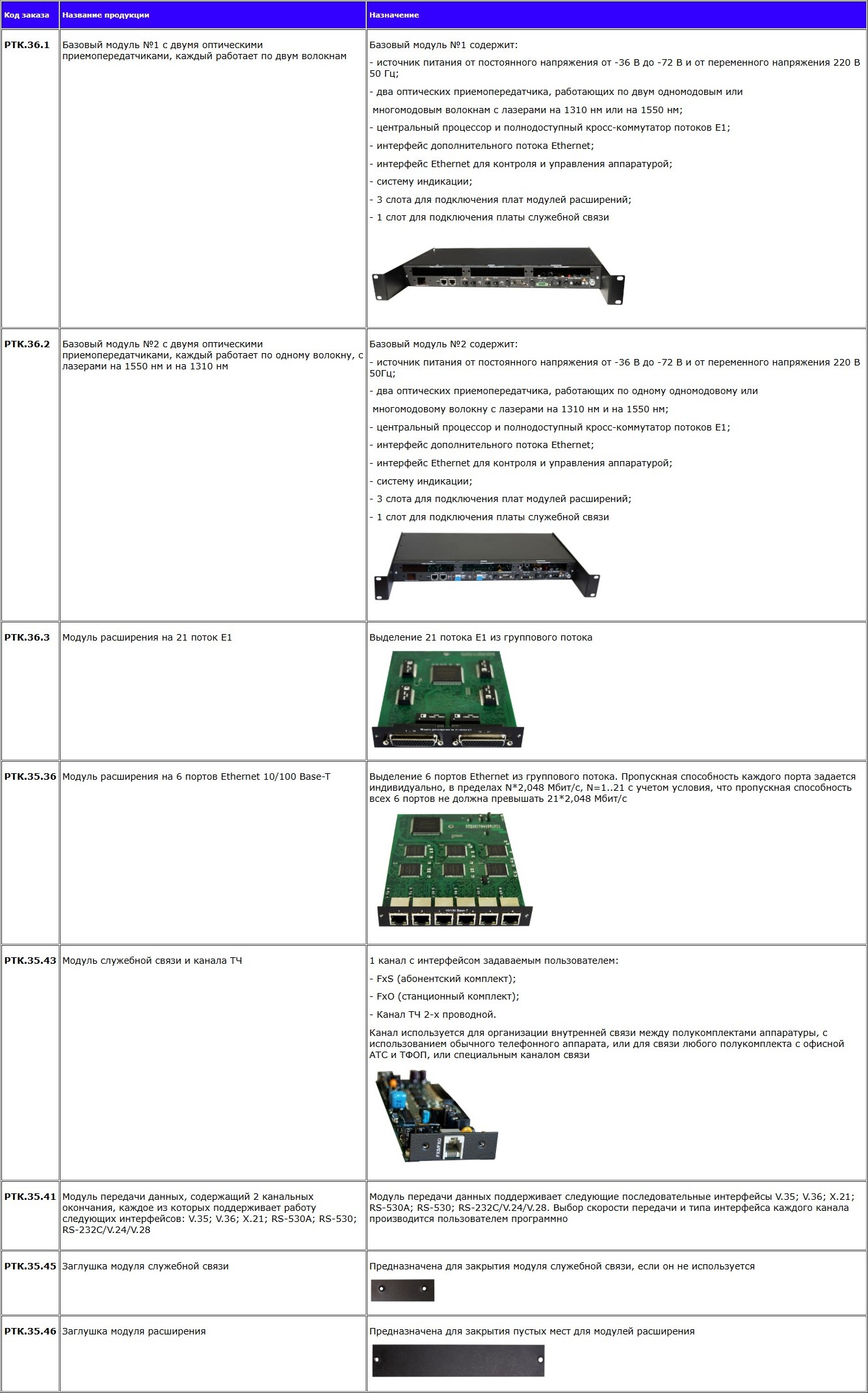

Состав оборудования. Конструктивное исполнение. Назначение.

Код заказа

Название продукции

Назначение

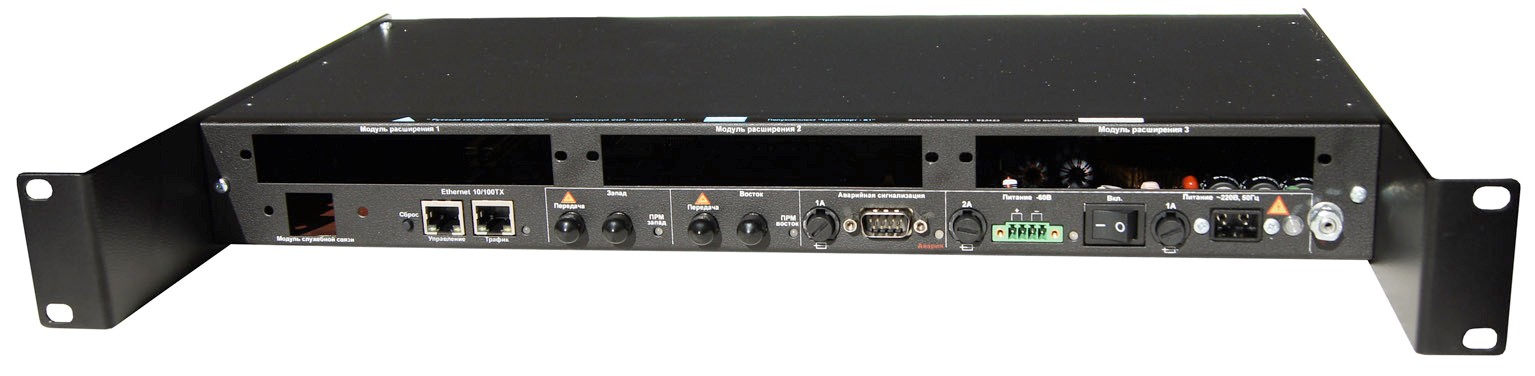

РТК.36.1

Базовый модуль №1 с двумя оптическими приемопередатчиками, каждый работает по двум волокнам

Базовый модуль №1 содержит:

- источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50 Гц;

- два оптических приемопередатчика, работающих по двум одномодовым или

 многомодовым волокнам с лазерами на 1310 нм или на 1550 нм;

- центральный процессор и полнодоступный кросс-коммутатор потоков Е1;

- интерфейс дополнительного потока Ethernet;

- интерфейс Ethernet для контроля и управления аппаратурой;

- систему индикации;

- 3 слота для подключения плат модулей расширений;

- 1 слот для подключения платы служебной связи

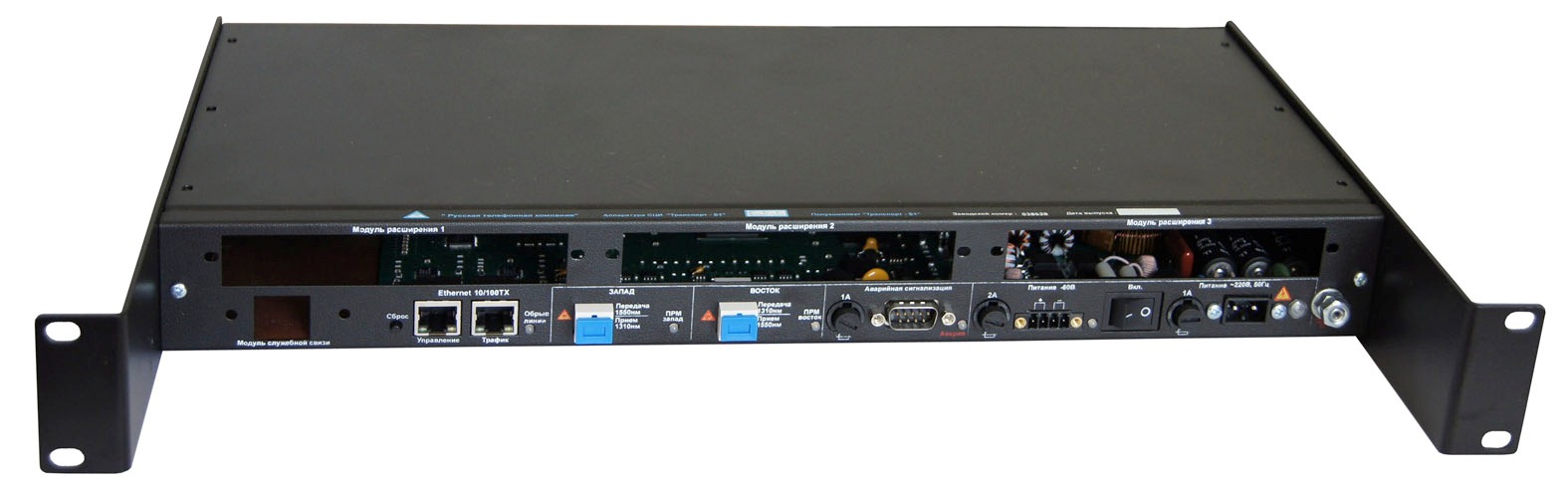

РТК.36.2

Базовый модуль №2 с двумя оптическими приемопередатчиками, каждый работает по одному волокну, с лазерами на 1550 нм и на 1310 нм

Базовый модуль №2 содержит:

- источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50Гц;

- два оптических приемопередатчика, работающих по одному одномодовому или

 многомодовому волокну с лазерами на 1310 нм и на 1550 нм;

- центральный процессор и полнодоступный кросс-коммутатор потоков Е1;

- интерфейс дополнительного потока Ethernet;

- интерфейс Ethernet для контроля и управления аппаратурой;

- систему индикации;

- 3 слота для подключения плат модулей расширений;

- 1 слот для подключения платы служебной связи

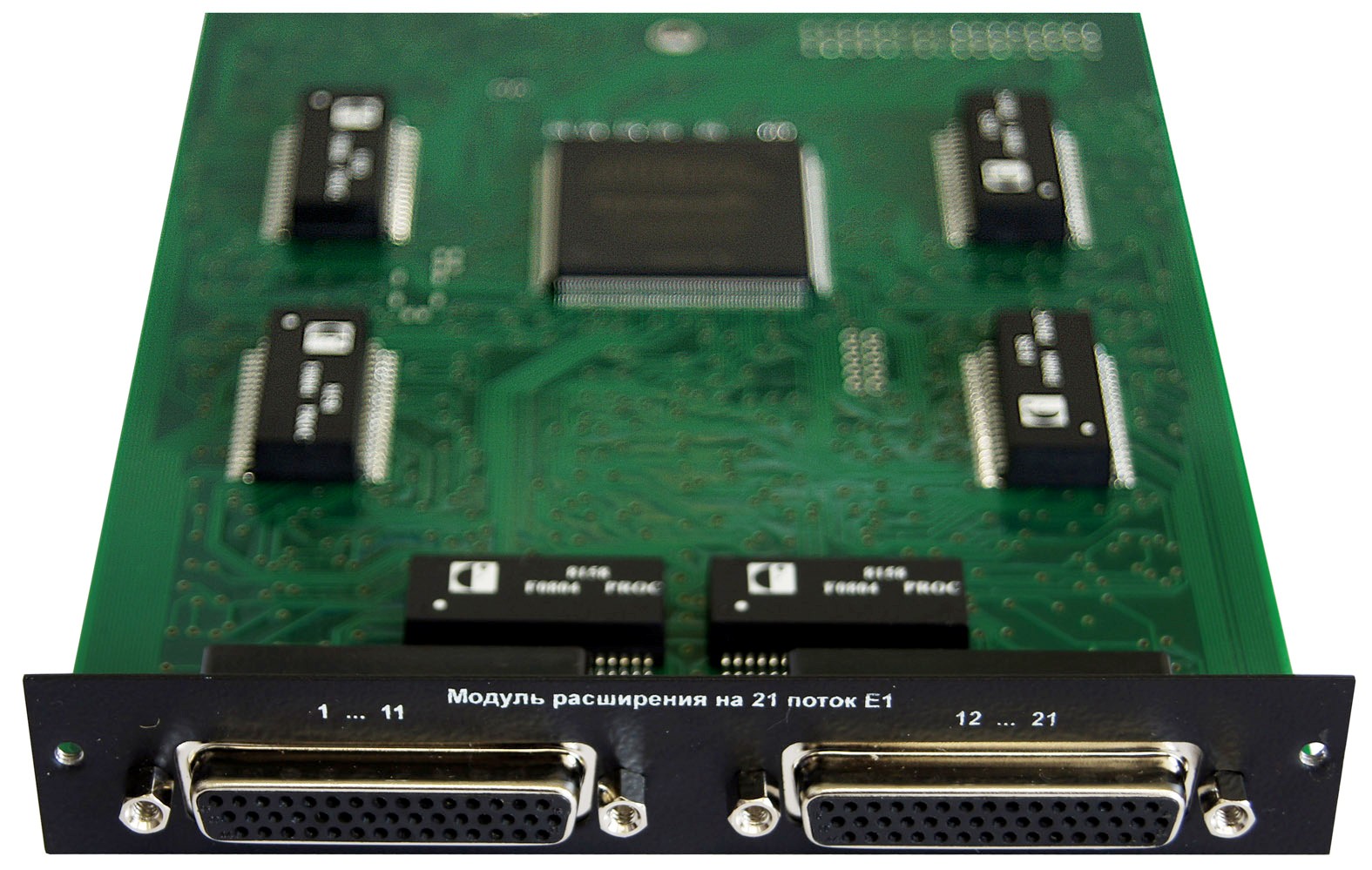

РТК.36.3

Модуль расширения на 21 поток Е1

Выделение 21 потока Е1 из группового потока

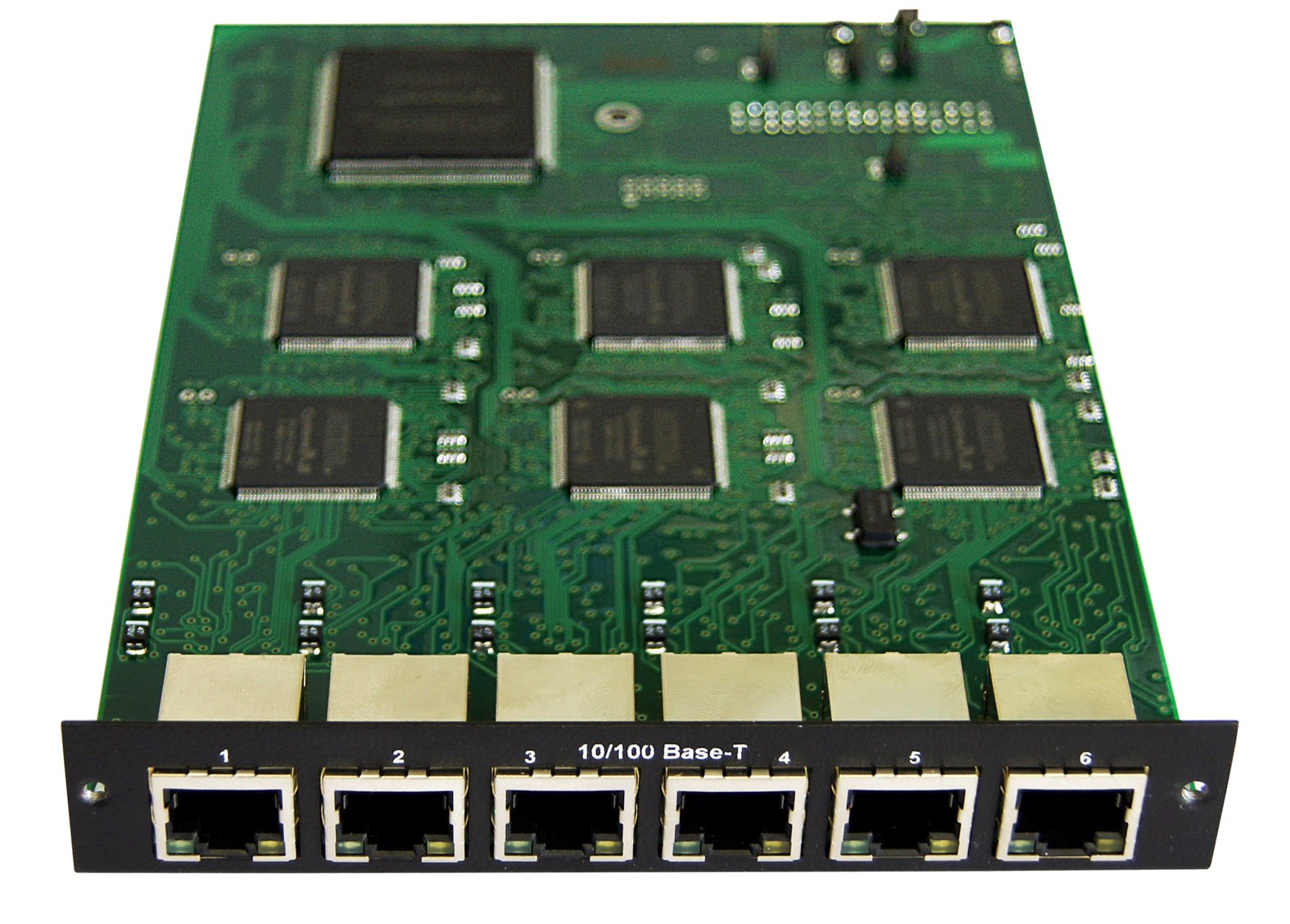

РТК.35.36

Модуль расширения на 6 портов Ethernet 10/100 Base-T



Выделение 6 портов Ethernet из группового потока. Пропускная способность каждого порта задается индивидуально, в пределах N*2,048 Мбит/с, N=1..21 с учетом условия, что пропускная способность всех 6 портов не должна превышать 21*2,048 Мбит/с

РТК.35.43

Модуль служебной связи и канала ТЧ

1 канал с интерфейсом задаваемым пользователем:

- FxS (абонентский комплект);

- FxO (станционный комплект);

- Канал ТЧ 2-х проводной.

Канал используется для организации внутренней связи между полукомплектами аппаратуры, с использованием обычного телефонного аппарата, или для связи любого полукомплекта с офисной АТС и ТФОП, или специальным каналом связи

РТК.35.41



Модуль передачи данных, содержащий 2 канальных окончания, каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28

Модуль передачи данных поддерживает следующие последовательные интерфейсы V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28. Выбор скорости передачи и типа интерфейса каждого канала производится пользователем программно




РТК.35.45

Заглушка модуля служебной связи

Предназначена для закрытия модуля служебной связи, если он не используется

РТК.35.46

Заглушка модуля расширения

Предназначена для закрытия пустых мест для модулей расширения





Гарантия.

Гарантийный срок в России:  3 года с момента отгрузки.

В течение этого срока мы гарантируем бесплатный ремонт  вышедшего из строя оборудования и бесплатное обновление программного обеспечения.
