Главная > Готовая продукция 1РТК >

Профессиональный, абонентский VoIP шлюз с поддержкой SIP протокола, емкостью от 6 до 512 номеров, на базе платформы «Транспорт-30х4».





«Абонентский VoIP шлюз» собирается как конструктор из функциональных модулей телекоммуникационной платформы «Транспорт-30х4».

Кратко, о телекоммуникационной платформе «Транспорт-30х4» читайте тут.



.. С какими АТС работает, по каким потокам, какие протоколы поддерживает.

«Абонентский VoIP шлюз» может работать с АТС любого типа, в том числе с IP АТС, с Softswitch.

Подключение к IP АТС и softswitch производится через потоки Ethernet по SIP протоколу.

Подключение к АТС производится через потоки Е1 по протоколу ISDN PRI EDSS1.

Шлюз может работать через сеть Интернет без выделения статических IP адресов.

В состав абонентского шлюза можно включить плату оптического мультиплексора, которая позволяет передавать потоки Е1 и Ethernet через оптическое волокно, по любой возможной схеме связи, в том числе через «кольцо с автоматическим резервированием».



.. Размер, форма, и абонентская емкость терминала абонентского шлюза.

«Абонентский VoIP шлюз» «Транспорт-30х4» может быть собран в корпусе размером 1,5U, 3U, или 6U.

Название, размер корпуса, форма терминала, и емкость абонентского шлюза, который может быть в нем собран, показаны ниже.

Крейт, 6U, емкость от 6 до 512 абонентов.



Мини крейт, 3U, емкость от 6 до 128 абонентов.



Малоканальный крейт, 1,5U, от 6 до 32 абонентов.



.. Абонентские комплекты, емкость, длина линии, защиты.

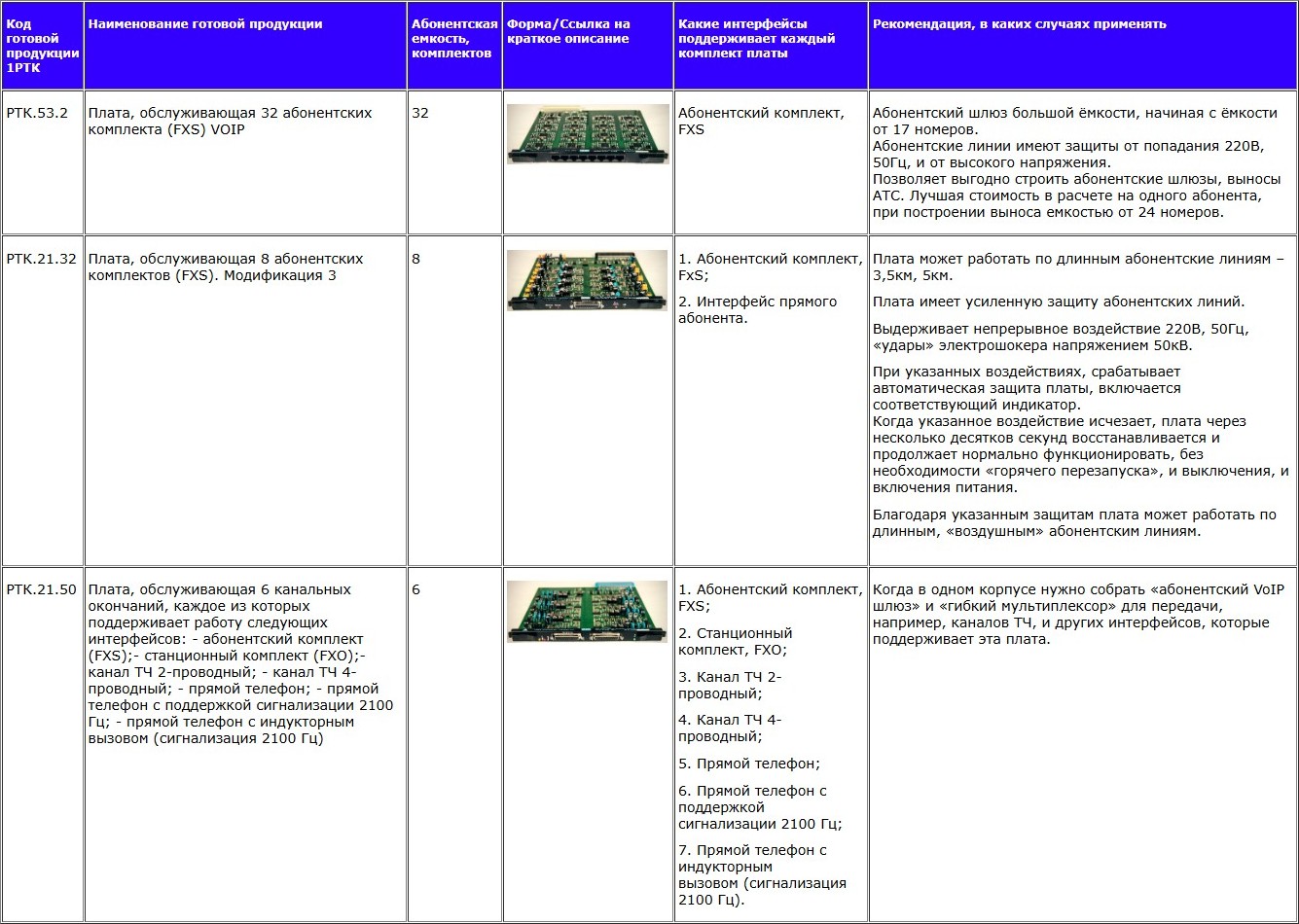

Пользователь для сборки терминала абонентского шлюза может использовать три типа плат абонентских комплектов, учитывая следующие аспекты их применения.


Код готовой продукции 1РТК

Наименование готовой продукции

Абонентская емкость, комплектов

Форма/Ссылка на краткое описание

Какие интерфейсы поддерживает каждый комплект платы

Рекомендация, в каких случаях применять

РТК.53.2

Плата, обслуживающая 32 абонентских комплекта (FXS) VOIP

32

Абонентский комплект, FXS

Абонентский шлюз большой ёмкости, начиная с ёмкости от 17 номеров.
Абонентские линии имеют защиты от попадания 220В, 50Гц, и от высокого напряжения.
Позволяет выгодно строить абонентские шлюзы, выносы АТС. Лучшая стоимость в расчете на одного абонента, при построении выноса емкостью от 24 номеров.

РТК.21.32

Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3

8

1. Абонентский комплект, FxS;

2. Интерфейс прямого абонента.


Плата может работать по длинным абонентские линиям – 3,5км, 5км.

Плата имеет усиленную защиту абонентских линий.

Выдерживает непрерывное воздействие 220В, 50Гц, «удары» электрошокера напряжением 50кВ.

При указанных воздействиях, срабатывает автоматическая защита платы, включается соответствующий индикатор.
Когда указанное воздействие исчезает, плата через несколько десятков секунд восстанавливается и продолжает нормально функционировать, без необходимости «горячего перезапуска», и выключения, и включения питания.

Благодаря указанным защитам плата может работать по длинным, «воздушным» абонентским линиям.

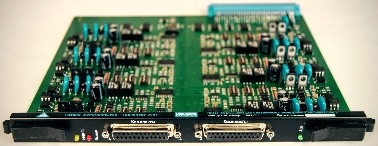

РТК.21.50

Плата, обслуживающая 6 канальных окончаний, каждое из которых поддерживает работу следующих интерфейсов: - абонентский комплект (FXS);- станционный комплект (FXO);- канал ТЧ 2-проводный; - канал ТЧ 4-проводный; - прямой телефон; - прямой телефон с поддержкой сигнализации 2100 Гц; - прямой телефон с индукторным вызовом (сигнализация 2100 Гц)

6

1. Абонентский комплект, FXS;

2. Станционный комплект, FXO;

3. Канал ТЧ 2-проводный;

4. Канал ТЧ 4-проводный;

5. Прямой телефон;

6. Прямой телефон с поддержкой
сигнализации 2100 Гц;

7. Прямой телефон с индукторным
вызовом (сигнализация 2100 Гц).

Когда в одном корпусе нужно собрать «абонентский VoIP шлюз» и «гибкий мультиплексор» для передачи, например, каналов ТЧ, и других интерфейсов, которые поддерживает эта плата.



.. Резервированное электропитание.

В один корпус телекоммуникационной платформы можно установить два и более блоков питания.

В этом нет необходимости, но эта возможность может использоваться для горячего резервирования блоков питания.

Используя блок питания, пользователь может обеспечить электропитание абонентского шлюза от источника постоянного напряжения от -36В до -72В.

Блок питания устанавливается всегда при сборке шлюза.



.. Источник бесперебойного электропитания, источники электроэнергии.

Если необходимо пользователь может установить в терминал абонентского шлюза, один или несколько, источников бесперебойного электропитания (ИБЭП) РТК.23.10.

Эта плата позволяет пользователю обеспечить электропитание абонентского шлюза:

- от источника переменного напряжения 220В, 50Гц;

- от аккумулятора с номинальным напряжением -48В;

- бесперебойного электропитания от переменного напряжения 220В, 50Гц, аккумуляторной батареи с номинальным напряжением -48В, от источника постоянного напряжения от -32В до -60В в любых возможных комбинациях.

Возможность установки в одном корпусе нескольких плат ИБЭП РТК.23.10 позволяет пользователю если необходимо, обеспечить горячее резервирование этих плат, или организовать ввод электропитания от разных фаз 220В, 50Гц, или от электрогенератора.



.. Какие функциональные модули телекоммуникационной платформы «Транспорт-30х4» пользователь может использовать для сборки терминала абонентского VoIP шлюза.

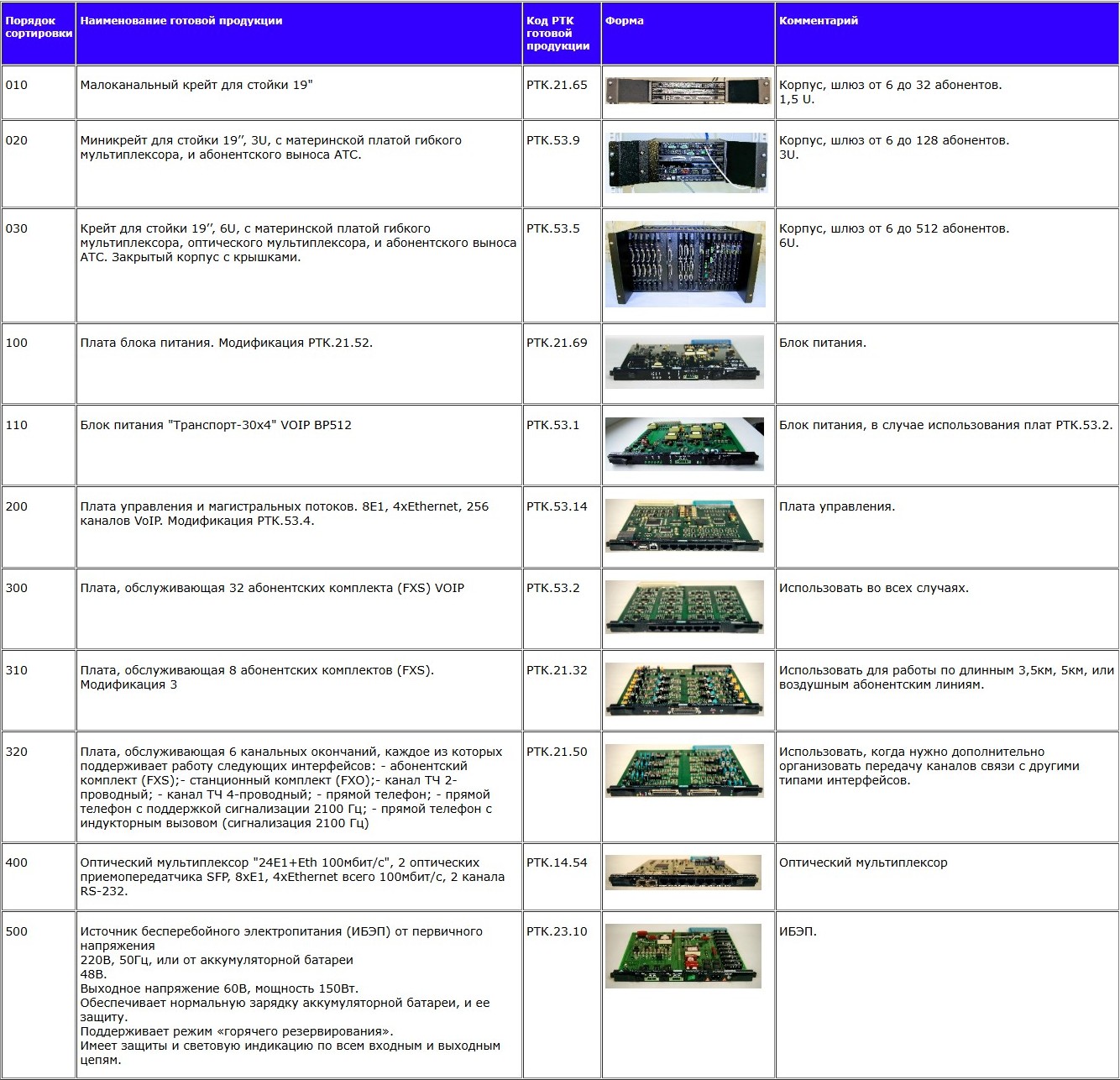

Ниже показаны функциональные модули, которые пользователь может использовать для сборки терминала абонентского шлюза.



Порядок сортировки

Наименование готовой продукции

Код РТК готовой продукции

Форма

Комментарий

010

Малоканальный крейт для стойки 19"

РТК.21.65

Корпус, шлюз от 6 до 32 абонентов.
1,5 U.

020

Миникрейт для стойки 19’’, 3U, с материнской платой гибкого мультиплексора, и абонентского выноса АТС.

РТК.53.9

Корпус, шлюз от 6 до 128 абонентов.
3U.

030

Крейт для стойки 19’’, 6U, с материнской платой гибкого мультиплексора, оптического мультиплексора, и абонентского выноса АТС. Закрытый корпус с крышками.

РТК.53.5

Корпус, шлюз от 6 до 512 абонентов.
6U.

100

Плата блока питания. Модификация РТК.21.52.

РТК.21.69

Блок питания.

110

Блок питания "Транспорт-30х4" VOIP BP512

РТК.53.1

Блок питания, в случае использования плат РТК.53.2.

200

Плата управления и магистральных потоков. 8Е1, 4хEthernet, 256 каналов VoIP. Модификация РТК.53.4.

РТК.53.14

Плата управления.

300

Плата, обслуживающая 32 абонентских комплекта (FXS) VOIP

РТК.53.2

Использовать во всех случаях.

310

Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3

РТК.21.32

Использовать для работы по длинным 3,5км, 5км, или воздушным абонентским линиям.

320

Плата, обслуживающая 6 канальных окончаний, каждое из которых поддерживает работу следующих интерфейсов: - абонентский комплект (FXS);- станционный комплект (FXO);- канал ТЧ 2-проводный; - канал ТЧ 4-проводный; - прямой телефон; - прямой телефон с поддержкой сигнализации 2100 Гц; - прямой телефон с индукторным вызовом (сигнализация 2100 Гц)

РТК.21.50

Использовать, когда нужно дополнительно организовать передачу каналов связи с другими типами интерфейсов.

400

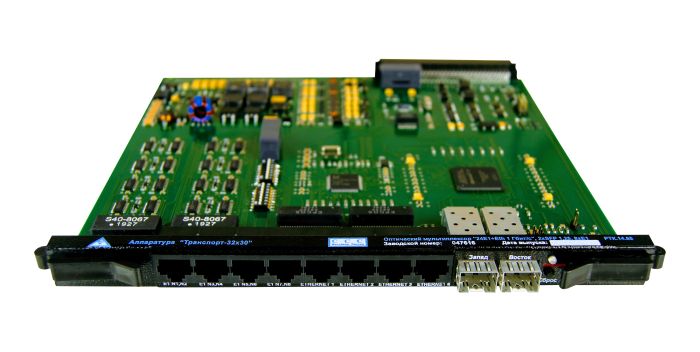

Оптический мультиплексор "24Е1+Eth 100мбит/с", 2 оптических приемопередатчика SFP, 8хЕ1, 4хEthernet всего 100мбит/с, 2 канала RS-232.

РТК.14.54

Оптический мультиплексор

500

Источник бесперебойного электропитания (ИБЭП) от первичного напряжения
220В, 50Гц, или от аккумуляторной батареи
48В.
Выходное напряжение 60В, мощность 150Вт.
Обеспечивает нормальную зарядку аккумуляторной батареи, и ее защиту.
Поддерживает режим «горячего резервирования».
Имеет защиты и световую индикацию по всем входным и выходным цепям.

РТК.23.10

ИБЭП.



.. Абонентские VoIP шлюзы «Транспорт-30х4» можно эксплуатировать на улице, на морозе в Сибири, и на жаре в Краснодаре.

Абонентские выносы АТС «Транспорт-30х4» работают при температуре окружающей среды от -40 до +50 градусов Цельсия.


.. Программа интерфейса пользователя.

Терминалами телекоммуникационной платформы «Транспорт-30х4» можно дистанционно управлять из одной точки через Е1, Ethernet, Интернет.

Программа интерфейса пользователя позволяет пользователю быстро и просто:

- настроить терминал для работы в системе связи;

- проверить работу каналов и потоков системы связи подручными средствами, без применения специальных приборов;

- в реальном времени контролировать качество работы потоков Е1, Ethernet, и каналов связи;

- осуществлять круглосуточное наблюдение, мониторинг, работы терминалов системы связи.


.. Срок эксплуатации.

Расчетный срок эксплуатации, не менее 20 лет. Проверено на практике.


.. Гарантийный срок.

Срок гарантийного ремонта – 3 года с момента отгрузки.



.. Почему профессиональный?

Создан для использование профессионалами в области связи.

Терминал шлюза собирается как конструктор, из одних и тех же модулей платформы «Транспорт-30х4».

Подключается к любым типам АТС, IP АТС, Softswitch через Е1, Ethernet, Интернет, ВОЛС (волоконно- оптическая линия связи).

Поддерживает SIP протокол.

Для работы оконечным терминалам не нужно иметь статический IP адрес.

Подключение к АТС, или между собой, можно зарезервировать по схеме «1+1» через Е1, Ethernet, или Интернет, через ВОЛС и радиомост Ethernet или радиорелейную станцию в любых комбинациях.

Внутрь корпуса абонентского шлюза можно установить один или несколько оптических мультиплексоров, и организовать связь абонентского шлюза через ВОЛС по любой схеме связи, в том числе через «кольцо с автоматическим резервированием».

Может работать по любым абонентским линиям, в том числе по длинным и воздушным.

Имеет соответствующие защиты абонентских линий от непрерывного воздействия напряжения 220В, 50Гц, и от высокого напряжения 50кВ.

Имеет возможность организовать бесперебойное электропитание от «любых» широко используемых в связи типов источников электропитания.

Имеет возможность иметь горячий резерв блока питания.

Имеет возможность иметь горячий резерв ИБЭП.

Легко расширяется.

Компактный размер корпуса при большой номерной емкости:

- 512 абонентов в корпусе 6U;

- 128 в 3U;

- 32 в 1,5U.

Железный корпус.

Не имеет вентиляторов и других механически ненадежных устройств.

Работает тихо, почти бесшумно.

Может работать на улице при температурах от -20 до +50 градусов Цельсия.

Может эксплуатироваться 20 лет.



Решение:

В случае интереса, готовы в обмен на отзыв, провести опытную эксплуатацию абонентского VoIP шлюза «Транспорт-30х4» в вашей организации.

Готовы сделать предпроектное решение любой задачи по организации связи содержащее схему организации связи и спецификацию необходимого оборудования.

Если необходимо, готовы провести обучение вашего персонала работе с телекоммуникационной платформой «Транспорт-30х4».
