Оптический мультиплексор "Транспорт-32х30" - передача от 4Е1 до 32 Е1 с автоматическим резервированием.
![](/20150913FotoK/20190517/20170125_transport_32_30_1.jpg)
Назначение.
Аппаратура «Транспорт-32х30» предназначена для передачи 32 первичных цифровых потоков Е1 (2,048 Мбит/с) и 1 потока 64 Кбит/с с интерфейсом RS-232 между двумя или несколькими (до 64-х) пунктами связи, по одному или двум одномодовым или многомодовым оптическим волокнам.
Аппаратура поддерживает режим автоматического резервирования передачи группового потока по оптическому волокну и обеспечивает непрерывность связи, в случае обрыва волокна.
Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.
Максимальная длина участка регенерации зависит от типа оптического волокна и может достигать 150-180 км. При работе по обычному одномодовому волокну, у которого дисперсия минимальна на длине волны 1310 нм, максимальная длина участка регенерации составляет 120 км. Минимальная длина участка регенерации равна нулю.
![](/20150913FotoK/20190517/20170125_transport_32_30_2.jpg)
Полукомплекты аппаратуры выпускаются в различных модификациях, которые полностью совместимы друг с другом и отличаются количеством передаваемых потоков Е1, режимом работы по оптическому волокну и конструктивным исполнением. Различные модификации сделаны для того, чтобы гибко решать задачи по организации связи и экономить при этом ресурсы. Все полукомплекты передают в групповом потоке по оптическому волокну 32 потока Е1. Четыре модификации полукомплектов обеспечивают автоматическое резервирование группового потока, передаваемого по оптическому волокну, что позволяет обеспечить бесперебойную передачу группового потока, в случае обрыва волокна на одном из участков волоконно-оптической линии связи (связь может быть потеряна на время от 500 мкс до 1мс).
Аппаратура может включаться по схеме организации связи «точка-точка», «кольцо» или «кольцо с резервированием».
Для организации связи можно использовать одно или два одномодовых или многомодовых оптических волокна.
Для организации связи по одному оптическому волокну используются пассивные оптические Y- ответвители.
![](/20150913FotoK/20190517/20170125_transport_32_30_3.jpg)
Конфигурация сети, контроль и управление всеми полукомплектами местными и удаленными может осуществляться из любого пункта связи с компьютера типа IBM PC, имеющего порт RS-232. Для конфигурирования и контроля работы всей сети используется программа «Центр управления ЦВОЛТ».
Аппаратура имеет служебную связь, выход на аварийную станционную сигнализацию.
Схемы организации связи.
![](/20150913FotoK/20190517/20170125_transport_32_30_4.jpg)
Рисунок. Возможные схемы организации связи
Состав оборудования. Конструктивное исполнение. Назначение
Код заказа
|
Наименование
|
Назначение и Конструктивное исполнение
|
РТК.14.54
|
Оптический мультиплексор "24Е1+Eth 100мбит/с", 2 оптических приемопередатчика SFP, 8хЕ1, 4хEthernet всего 100мбит/с, 2 канала RS-232.
|
![](/20150913FotoK/20190517/20170125_rtk_14_54_knopka_transport.png)
![](/20150913FotoK/20190517/20170125_transport_32_30_5.jpg)
|
РТК.14.42
|
Плата полукомплекта «Транспорт-32х30-4Е1»
Модификация 1
|
Выделение 4 потоков Е1, «открытый конструктив»
![](https://lh6.googleusercontent.com/q8QU_ZXWyGYNbzB9l9Fh_JYWmU2XUEg76M9gfO8zPP3Po7wstkABCPBv85nWtW227t6X6RWTNB_5n0xh0MaIXnEDcDq6jbhYotlM9IW4iIjWpFHtNCjDnkpMBXB7scYxTYv-H0GUrd5XiizzKw)
|
РТК.14.43
|
Плата полукомплекта «Транспорт-32х30х4»
Модификация 1
|
Выделение 8 потоков Е1 , «открытый конструктив»
![](https://lh5.googleusercontent.com/iLVZ1iMhGP9w_3AETmPOPHTuO0xs1y8xhNBDkmPtHK1qnBxPG7cOtxc4TA7nKkaGgdLAwtV4mt12qlPYi224svCD24VGee_83nbvs4MFWazVG32ZCT48bE6sDMYXZ4PmyPtDW-F-gMDFOFFM7g)
|
РТК.14.44
|
Плата полукомплекта «Транспорт-32хЕ1х2»
Модификация 1
|
Выделение 16 потоков Е1, «открытый конструктив»
![](https://lh4.googleusercontent.com/LmzL3JKClAgHoDyDqB_jrLywG9cLy2XsEgvWPokQBcFs2m6V1LuzI45lHAbhGREy9Cv3CGzpZKAJebcAIxdlq-PPiPOg7KthkCMD81jhDUu73Z06mB2sQByAbhoZvFWR9dVQgpuh579K9L8xSA)
|
РТК.14.45
|
Плата полукомплекта «Транспорт-32хЕ1х1»
Модификация 1
|
Выделение 32 потоков Е1, «открытый конструктив»
![](https://lh6.googleusercontent.com/YgRiBI-RxxovTyGf8KmaMj5kjrPrjEzau7TYCnxOL0Jaa9QLH9Cpo0LHL5OMi3uB7kCEjMy7XJF6o4KTi88EhRcT72wuut7MozYzXnYnk3czYNrEl4Yu2KTe8sXGnxNlQW87B7Q6JCREDaTn-w)
|
РТК.14.46
|
Плата полукомплекта «Транспорт-32х30-4Е1-Р»
Модификация 1
|
Выделение 4 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме «кольцо с резервированием»
![](https://lh5.googleusercontent.com/WkBAJ8f-OgMZ6Ka7-sLjC9VPJC8JYgD4q_pkGLS_c7ry8RxHgjmoifoipM5xHfS1dKG3Ynkjfc6r7eAr_CcYMFbHscn51vNOcu5N6g8nwDErW5VjZ-MtS6h80B2gBDJJawLnYJOFxzI5faxayg)
|
РТК.14.41
|
Плата полукомплекта «Транспорт-32х30х4-Р»
Модификация 1
|
Выделение 8 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме организации связи «кольцо с резервированием»
![](https://lh6.googleusercontent.com/VFTSGY2NjUtkX-2soLRggh-HkmAclZpDjgB1AiZqLquEOPPMUMf6ViCcpzxxd9cee7CksqzvbhiP-CugwQvC-nzgI6vSQSaKitjNGzHwB5_ibWLHpdEKB9cH9oeDoRj64V1f1g_B0ywkOfcbtA)
|
РТК.14.47
|
Плата полукомплекта «Транспорт-32хЕ1х2-Р»
Модификация 1
|
Выделение 16 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме организации связи «кольцо с резервированием»
![](https://lh3.googleusercontent.com/mhD6ZbYocxH6LUan6uD68580AVPErGEdAAhvsHFUdLxWze6KIUenO-HTwT5nVlPayBCcT5yyMewWlqAvCa7mVsUo2OeyJ6LiPQXrFcQkQoG_rPnEYYfwhVfleq_E4If5f_bdr_NzEX_6MQqk5g)
|
РТК.14.48
|
Плата полукомплекта «Транспорт-32хЕ1х1-Р»
Модификация 1
|
Выделение 32 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме организации связи «кольцо с резервированием»
![](https://lh3.googleusercontent.com/RVBmgp7M9bqWCgXdy4L8v0xr_V-qGlW6Pw9RAWbRPtqg9bC_yRhRV-7BeINIOTvx1xZ28JcOK5x0zxOj-nOeDPQSo5ECSfaGhU8KGPmJf24Y28o8UyUtgjSswOs0endEAR2QfMhUEKgty2tc5w)
|
РТК.14.51
|
Плата полукомплекта «Транспорт-8х30».
Модификация 1
|
Передача 8 потоков Е1 между 2 или несколькими (до 16-ти) пунктами связи по 1 или 2 одномодовыми или многомодовыми оптическим волокнам на расстояние до 200 км. Полукомплект может включаться по схеме организации связи «точка-точка» или «кольцо»
![](https://lh3.googleusercontent.com/0DykarIW1kioqu0MAkX5XUmB2ksR4U5MOOiQwSOZ1TZcHOFirO5r677vgi3e3z09CPytoEOwbiCQ73qNecluQbb0OOeHVHlnNWOJyAzPlNHaL6EqXofscIwpzhPWYVEWgPImG97sMEBDtISYpw)
|
РТК.14.39
|
Индивидуальный корпус с материнской платой, 1.5U, 3 места
|
Корпус для установки от 1 до 2 плат полукомплектов. Корпус предназначен для установки на столе, на полке.
В корпус могут устанавливаться любые платы полукомплектов.
В корпус обязательно должна устанавливаться:
- или Интерфейсная плата РТК.14.17 (для ввода напряжения питания, управления всеми полукомплектами, установленными в корпусе и удаленными полукомплектами, для вывода сигнала аварии на аварийную станционную сигнализацию, для подключения телефона служебной связи);
- или Плата ввода питания РТК.14.18 (для ввода напряжения питания).
Возможна установка обоих плат для резервирования ввода напряжения питания
![](https://lh6.googleusercontent.com/zxX3crfJX_Iouo85EzdFXpJ7ARTAQ-OOjRpjOKeMb3GDaYSC3YtTJrucn63-HI3l3Q8j9nXDIn0M8Gmgaat5XZvqsitXKYknnr98h2glHN3tm4nUAHZW6yoi6Pkre_G3WBrhT8RdODLl8ciGNA)
|
РТК.14.40
|
Индивидуальный корпус для стойки 19’’ с материнской платой, 3U, 6 мест
|
Корпус для установки от 1 до 5 плат полукомплектов. Корпус предназначен для установки в шкаф или стойку 19-ти дюймового конструктива.
В корпус могут устанавливаться любые платы полукомплектов.
В корпус обязательно должна устанавливаться:
- или Интерфейсная плата РТК.14.17 (для ввода напряжения питания, управления всеми полукомплектами, установленными в корпусе и удаленными полукомплектами, для вывода сигнала аварии на аварийную станционную сигнализацию, для подключения телефона служебной связи);
- или Плата ввода питания РТК.14.18 (для ввода напряжения питания).
Возможна установка обоих плат для резервирования ввода напряжения питания
![](https://lh5.googleusercontent.com/J7r--BLO-zHrACuvpwpypX2RnMy0CnnPYAzcIaK8gQrvBUZAkVsKHIT1t3temeZYAHbrEU7Av1TpeK-d-mTpV_AYNwzqiH2WPdu5vASVavAkPayf0Il2ubuPH7Me-fDS-u0DK0eOOpWyc4SKlQ)
|
РТК.14.16
|
Крейт для стойки 19”, с материнской платой , 6U, 16 мест
|
«Корзина» для установки от 1 до 16 плат полукомплектов.
Крейт предназначен для установки в шкаф или стойку 19-ти дюймов.
В крейт могут устанавливаться любые платы полукомплектов.
В крейт обязательно должна устанавливаться:
- или Интерфейсная плата РТК.14.17 (для ввода напряжения питания, управления всеми полукомплектами, установленными в корпусе и удаленными полукомплектами, для вывода сигнала аварии на аварийную станционную сигнализацию, для подключения телефона служебной связи);
- или Плата ввода питания РТК.14.18 (для ввода напряжения питания).
Возможна установка обоих плат для резервирования ввода напряжения питания
![](https://lh6.googleusercontent.com/Xy_skYoGRZN24x-Nolt89Tuxy7yl9lHiJ-u7_l1yTofSP9_mjA1xQQidPqznrgSfMogJ7GQdBrVmum9aqoTS7dfQbTN_sM028z-tYlox1Id93fi9TuiGL1Xes0V-an4eJwKIPA-zu2bzenaJyQ)
|
РТК.14.17
|
Интерфейсная плата
|
Может устанавливаться в:
- Индивидуальный корпус с материнской платой, 1,5 U, 3 места - РТК.14.39;
- Индивидуальный корпус для стойки 19”, с материнской платой, 3U, 6 мест-РТК.14.40;
- Крейт для стойки 19”, с материнской платой , 6U, 16 мест - РТК.14.16.
Предназначена для организации следующих интерфейсов:
- интерфейс RS-232 для связи установленных плат ЦВОЛТ с компьютером для управления и контроля всеми полукомплектами установленными в корпусе или крейте и всеми удаленными полукомплектами,
- разъем аварийной сигнализации с нормально замкнутыми и нормально разомкнутыми контактами реле,
- подключение телефонного аппарата для служебной связи,
- ввод питания
В корпус или крейт обязательно должна быть установлена или интерфейсная плата или плата ввода питания для подачи на полукомплекты первичного напряжения
![](https://lh3.googleusercontent.com/pvC60wmR8H3Nxbo-rzg-pJ6SxJM5ALCWCoaF9EgRjMBfNFJcKEZBbXIdbK0f5dzFfg7uaBNDDm-Ge7JCA-t-uQGuDJny2_MDkPuWN9GsM5Mjj55ZaM9RAhS3xuxjRXgy7N0oMqJqPnRdSZupFw)
|
РТК.14.53
|
Плата ввода питания
|
Предназначена для электропитания оптических мультиплексоров серии "Транспорт-32х30" установленных в корпус от станционной батареи с напряжением питания от -36В до -72В.
Может устанавливаться в:
- любой корпус гибкого мультиплексора "Транспорт-30х4";
- Индивидуальный корпус с материнской платой, 1,5 U, 3 места - РТК.14.39;
- Индивидуальный корпус для стойки 19’’, с материнской платой, 3U, 6 мест-РТК.14.40;
- Крейт для стойки 19”, с материнской платой , 6U, 16 мест -РТК.14.16.
В корпус любого типа серии "Транспорт-30х4", если в нем не установлено ничего кроме оптических мультиплексоров серии "Транспорт-32х30" обязательно должна быть установлена или интерфейсная плата или плата ввода питания, для подачи на полукомплекты первичного напряжения питания.
В корпус или крейт серии "Транспорт-32х30" обязательно должна быть установлена или интерфейсная плата или плата ввода питания, для подачи на полукомплекты первичного напряжения питания.
Модификация платы РТК.14.18.

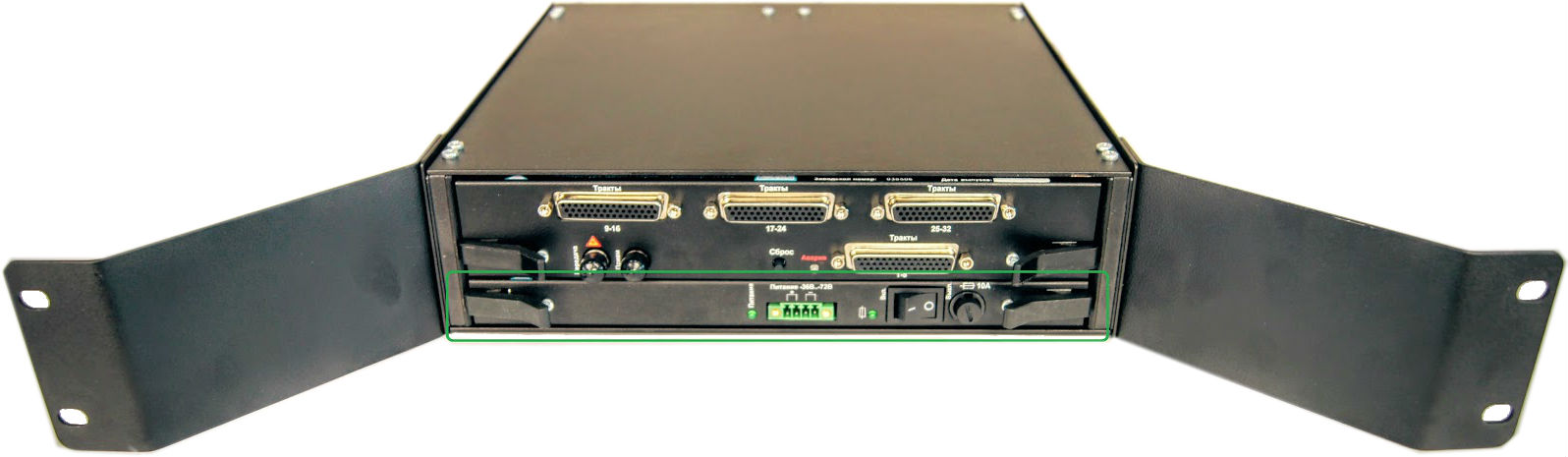

![](/20150913FotoK/20190517/20170125_plata_vvoda_pitanija_14_53.jpg)
|
РТК.14.18
|
Плата ввода питания
|
Предназначена для ввода в корпус или крейт первичного напряжения питания.
Может устанавливаться в:
- Индивидуальный корпус с материнской платой, 1,5 U, 3 места - РТК.14.39;
- Индивидуальный корпус для стойки 19’’, с материнской платой, 3U, 6 мест-РТК.14.40;
- Крейт для стойки 19”, с материнской платой , 6U, 16 мест - РТК.14.16.
В корпус или крейт обязательно должна быть установлена или интерфейсная плата или плата ввода питания, для подачи на полукомплекты первичного напряжения
![](https://lh6.googleusercontent.com/nwFdyY9qAATGIHviuLx4QOlxAwl-gSC4W9jKT_kZ0wTSv_WfqD8iKnGSwxoeYlYFBC2GzB3ee-oI15hYLqEJ3DX9GVvPpOrwXbJtUdOpP-vMokYpkjw4TSkZbuix9K35dw3AtHMYKxjtQhd_1A)
|
нет
|
Оптический Y-разветвитель
|
Для включения полукомплектов по 1-му оптическому волокну
![](https://lh5.googleusercontent.com/YJ3-Z8uGHja7s7wNPajf3dK1cju_jFMmbdvy1WsMupEhsjJhV_TKnNrA4YKwoBFRv1zRopLJGdFv32ecBi7c3bDzD2AQy5HkkuA3FFgenstw7kB2GUXaPwP_WEW7lGVd4oZYRsOxwEVqKsXWWA)
|
РТК.14.49
|
Заглушка двухместная 19’’ конструктива
|
Предназначена для закрытия двух пустых мест в корпусе или крейте
![](https://lh6.googleusercontent.com/N8CARIgb9NUVJniDYZ5p4Z1DLaGUX9iOqmN5NO_NhJaMlGIHd0fqi7C-Wuripv4dCOJEFwUDooU_-kMM91ZkjUfigJ5w6yeHWwEME5w5ixyGMyFKsAUwjpCGsHtyKtfdN7V_wf4Wjh9slqUrVw)
|
РТК.14.50
|
Заглушка одноместная 19’’ конструктива
|
Предназначена для закрытия одного пустого места в корпусе или крейте
![](https://lh4.googleusercontent.com/04b5o_PgOd_GphID-gSEh2CBp-qnQI5EahisVEDlzaQQtyRHd4lInpW9pseoTR4hTUTMxNFNpFsy1MK-mjnFDyd5P-yNTpvqYMEd7zjwRR3_7YziRh87_1Q0mo4wheY-ckxapfGMTEUXkc-4Ag)
|
![](/20150913FotoK/20190517/knopka_texnicheskie-xarakteristiki.png)
Гарантия.
Гарантийный срок 3 года с момента отгрузки. В течение этого срока мы гарантируем бесплатный ремонт вышедшего из строя оборудования, бесплатное обновление программного обеспечения.
